FCS電動天棚簾
電動天棚簾產品介紹
FCS是英文Fabric Circle System的縮寫，意思是面料循環牽引系統，它由傳動機構、面料支撐系統和控制系統三部分組成。傳動部分的一端為動力端，利用管狀電機旋轉帶動卷管及固定在卷管上的卷繩器旋轉從而使鋼絲繩進行收放。傳動部分的另一端為固定的滑輪，傳動鋼絲繩通過滑輪進行換向，使一根鋼絲繩的兩端能同時固定在卷繩器上，并且鋼絲繩始終保持繃緊狀態。面料部分的上方固定并繃緊有二條或多條鋼繩(天棚簾跨度大時改用導軌)。面料從頂端開始安裝橫向聯結桿，間距等分(通常為0.5m左右)。連接桿上安裝有滑輪，滑輪在固定鋼絲上滾動。面料牽引桿與傳動鋼絲繩聯接，在卷管(電機)帶動下面料沿著固定鋼絲繩展開、收攏。由于該機構張力較小，可選用普通卷簾面料。

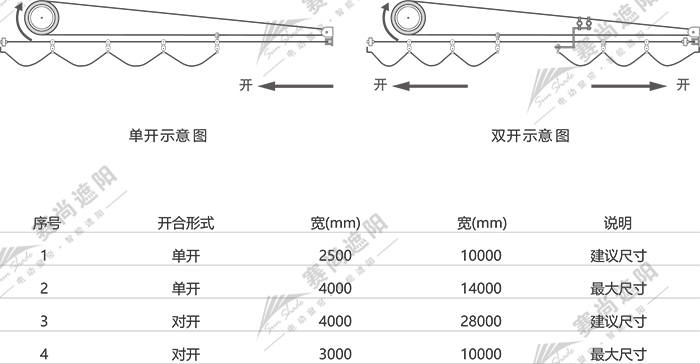

電動天棚簾應用尺寸
電動天棚簾特點
FCS電動天棚簾系統可以安裝在室內或者室外，也可以在窗戶外側采用立式安裝方式；其聯桿驅動方式可以滿足三角形、圓形等不規則屋頂的電動遮陽需求；賽尚業務員可以根據客戶使用環境及現場觀測室內光照強度，并且從整體的性價比考慮，為您設計FCS電動天棚簾系統方案。
FCS電動天棚簾系統每個獨立單元由一臺管狀電機驅動，通過循環鋼絲牽引拖布桿運動，從而帶動面料運動，使系統打開或關閉，以達到對光線強弱控制的目的；FCS電動天棚簾系統被打開時，遮陽面料呈波浪狀。
系統：面料折疊單循環牽引系統
動力：多種管狀電機可選
傳動方式：鋼絲繩傳動
導向系統：導軌或鋼絲繩導向
面料選擇：普通及陽光面料
開合模式：單開（特定條件下可實現雙開）
控制方式： 可選配無線電、紅外控制系統及手動開關等，亦可實現群控、智能等多種控制方式

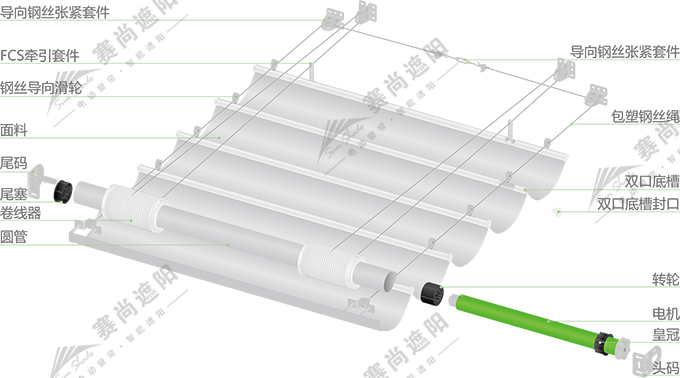

電動天棚簾結構圖
FCS電動天棚簾產品結構圖

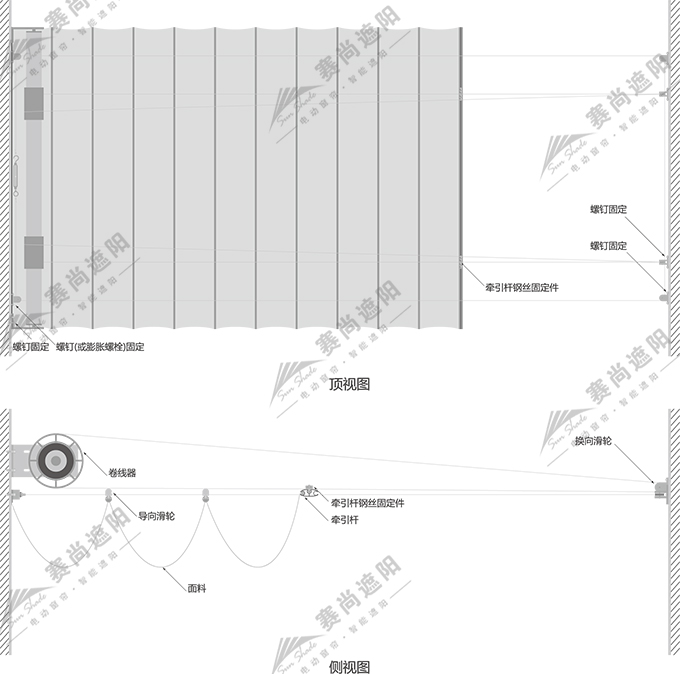

電動天棚簾安裝方式
電動天棚簾安裝方式
電動天棚簾電機選擇
面料循環牽引系統是由電機拉動鋼絲帶動面料運行。運行過程中無張力存在，故選擇電機時根據遮陽簾規格選擇適中電機扭矩即可，法國尚飛LT50系列或杜亞DM45系列數據如下所示：
電動天棚簾電機選擇 僅供參考

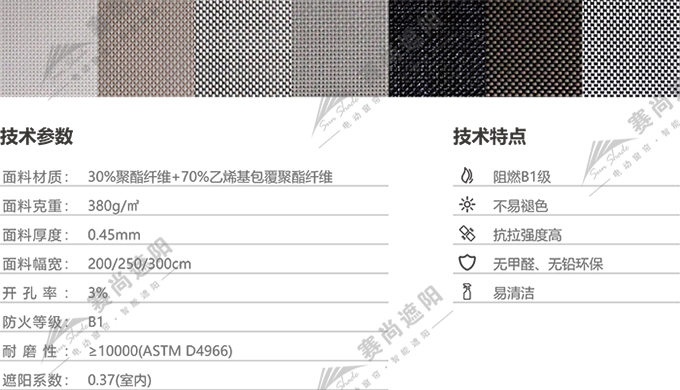

電動天棚簾面料選擇
FCS電動遮陽簾系統無張力存在，故在選擇面料時對于面料的抗拉強度性能要求可降低。選擇面料顏色時盡量選擇淺色面料，可更反射光線，從而且更好的起到遮陽不遮光的效果。
電動天棚簾面料選擇
電動天棚簾應用場所
FCS電動天棚簾應用于中大型的遮陽場所，如商務中心、百貨大樓、體育館等公共場所。
電動天棚簾系列產品
FCS電動天棚簾 FTS電動天棚簾 FSS電動天棚簾 PTS電動天棚簾

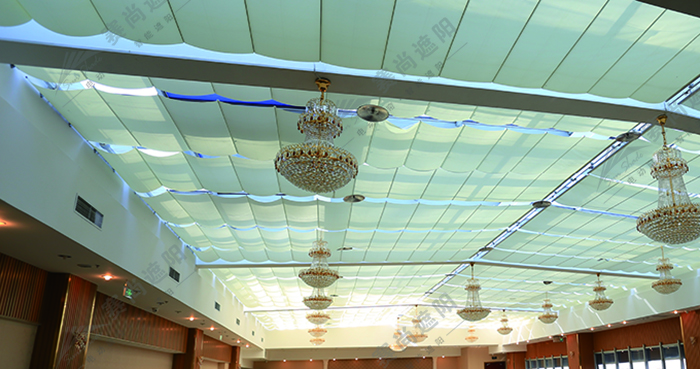

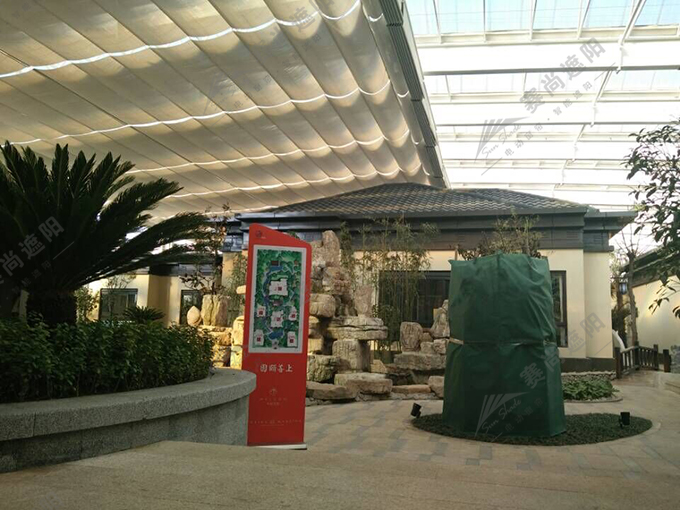

FCS電動天棚簾實景圖
FCS電動天棚簾實景圖1
FCS電動天棚簾實景圖2
FCS電動天棚簾實景圖3
